Jätkatud telg

Juhul, kui joonisel soovitakse kuvada väga erinevas mõõteskaalas väärtuseid, on nende nö loetavaks esitamiseks kaks varianti - kas esitada mõne tunnuse ühikud teisel teljel või siis lõigata joonisel tükk vahelt välja (kasutada telje jätkamist).

Andmed.

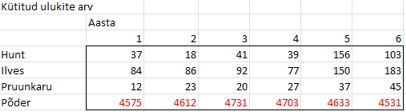

Näiteks kui soovida tulpdiagrammiga illustreerida järgnevat kütitud ulukite arvu tabelit

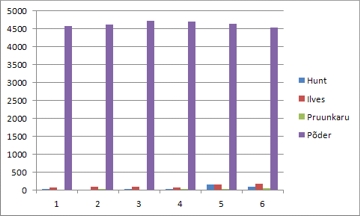

tuleb Exceli poolt vaikimisi genereeritav joonis mitte eriti loetaval kujul

Kütitud põtrade arvust ja selle dünaamikast saab küll ülevaate, aga ülejäänud ulukite arv on põtradega võrreldes sedavõrd väike, et nendele vastavate tulpade kõrgused ei ole eriti eristatavad.

Ülesanne.

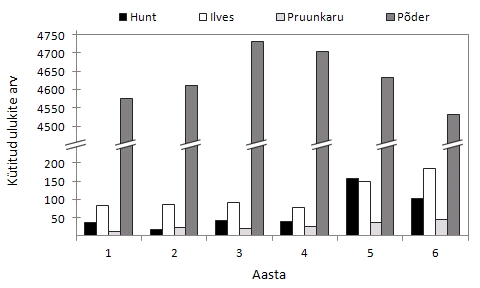

Konstrueerida jätkatud teljega joonis kujul

Probleem.
Excelis taoline joonisetüüp puudub.

Lahendus.

• Vähendada kütitud põtrade arvu nii, et selle väärtused oleks võrreldaval skaalal ja teha joonis taoliste muudetud andmete alusel;
• lisada joonisele fiktiivne andmeseeria y-telje ja vajalike tulpade katkestuspunktide koordinaatidega ning kasutada katkestuspunktide sümbolitena y-telge ja põtrade arvule vastavaid tulpi visuaalselt katkestavaid graafilisi kujundeid;
• lisada joonisele fiktiivne andmeseeria y-telje visuaalselt õigete ühikute tarvis.


Tööjuhend.

Exceli fail koos joonise ja kõigi selle aluseks olevate kommenteeritud abitabelite, arvutuste ja joonistustega on alla laetav siit: broken_axis.xlsx

(ühilduvuspakett Excel 2003 tarvis http://www.microsoft.com/downloads/en/details.aspx?familyid=941b3470-3ae9-4aee-8f43-c6bb74cd1466&displaylang=en).

Eestikeelset juhendit ei jõudnud koostama hakata, kui kommentaaridega varustatud Exceli failist on vähe, võib vastava inglisekeelse juhendi leida aadressilt http://peltiertech.com/Excel/Charts/BrokenYAxis.html.
