MS EXCELILE MITTEOMASED
ANDMEANALÜÜSIL KASUTATAVAD JOONISED


Õpiobjekti kirjeldus
Sissejuhatus

Jooniste valik
¤
¤
¤
¤
¤
¤
¤
¤
¤
¤
¤
¤
¤
¤
¤

Karp-vurrud diagramm, variant 1

Andmed.
Näiteandmestik sisaldab 223 kahest erinevast kohast püütud angerja pikkuseid (andmed võite katsetamiseks alla laadida siit:

angerjas.xls.


Ülesanne.

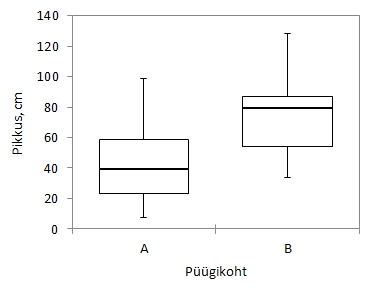

Konstrueerida karp-vurrud diagrammid angerjate pikkusele püügikohtade kaupa:




Probleem.
Exceli joonisetüüpide hulgas antud diagrammi ei ole.


Lahendus.

  • Arvutada püügikohtade kaupa mediaan, kvartiilid ning minimaalne ja maksimaalne väärtus,
  • konstrueerida nende alusel abitabel joonisel esitatavate andmetega,
  • joonistada tulpdiagramm ning
  • modifitseerida viimast, saamaks joonisele soovitud väljanägemist.




Tööjuhend.

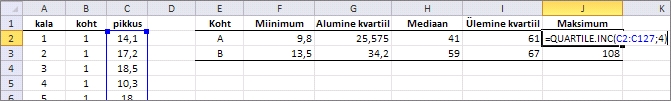

1) Esimese sammuna tuleb konstrueerida abitabel ning arvutada sinna karp-vurrud diagrammi joonistamiseks vajalikud arvkarakteristikud (miinimum, alumine kvartiil, mediaan, ülemine kvartiil, maksimum), ja seda iga farmi tarvis.

Selleks tuleks andmestik sorteerida farmi järgi ning rakendada arvkarakteristikute arvutamiseks vastavaid funktsioone (kõik viis joonise tegemiseks vajalikku suurust on leitavad näiteks funktsiooniga QUARTILE.INC (vanemais Exceli versioonides funktsioon QUARTILE), mille teise argumendi väärtus määrab ära arvutatava suuruse: 0 vastab miinimumile, 1 alumisele kvartiilile jne).

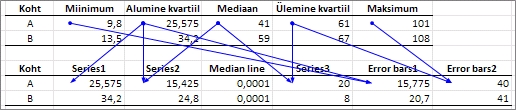

2) Järgmise sammuna tuleb leitud arvkarakteristikute tabeli alusel konstrueerida uus, Excelis loodavale tulpdiagrammile aluseks olev tabel:

Veerud uues tabelis on püütud nimetada vastavalt nendes olevate arvude rollile loodavas joonises. Seejuures (vt ka järgnevat joonist)

  • 'Series1' = 'Alumisne kvartiil' (need arvud vastavad esimese tulba kõrgusele tulpdiagrammil e karbi alumisele servale karp-vurrud diagrammil);
  • 'Series2' väärtused on arvutatud kui 'Mediaan - Alumine kvartiil' (see suurus määrab ära teise tulba kõrguse tulpdiagrammil e mediaanile vastava joone karp-vurrud diagrammil);
  • veerg 'Median line' ei ole ilmtingimata vajalik, vaja on seda siis, kui soovitakse esitada mediaanile vastavat joont graafikul paksemana, selle veeru väärtusteks peaks olema väga väikesed positiivsed arvud (näiteks 0,0001);
  • 'Series3' väärtused on arvutatud kui 'Ülemine kvartiil - Mediaan' (see suurus määrab ära kolmanda tulba kõrguse tulpdiagrammil e karbi ülemise serva karp-vurrud diagrammil);
  • 'Error bars1' väärtused on arvutatud kui 'Alumine kvartiil - Miinimum' (selle suuruse alusel joonistatakse 'Series1'-le vastavale tulbale alumine veajoon, mis karp-vuurud diagrammi mõistes tähendab joont alumisest kvartiilist minimaalse väärtuseni);
  • 'Error bars2' väärtused on arvutatud kui 'Maksimum - Ülemine kvartiil' (selle suuruse alusel joonistatakse 'Series3'-le vastavale tulbale ülemine veajoon, mis karp-vuurud diagrammi mõistes tähendab joont ülemisest kvartiilist maksimaalse väärtuseni).

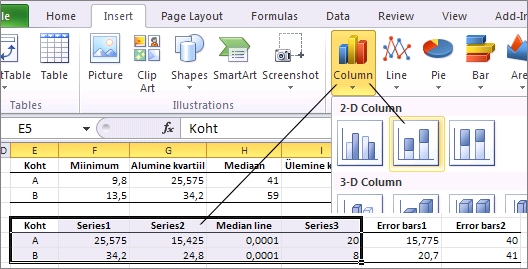

3) Uue abitabeli veergude 'Series1'-'Series3' alusel tuleb konstrueerida tulpdiagramm, kus tabeli veerud vastaksid erinevatele andmeseeriatele
(vajadusel tuleb Exceli vaikimisi genereeritud joonisel read ja veerud ära vahetada).

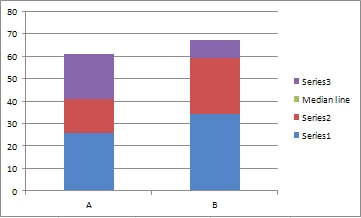

Tulemus:




4) Saadud joonisel tuleb

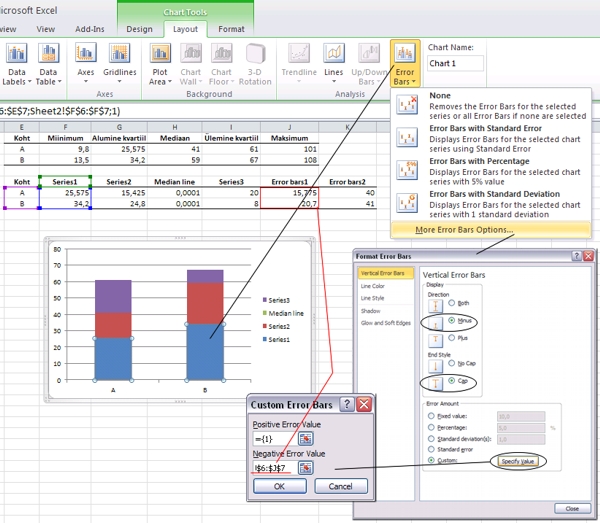

  • lisada 'Series1' tulbale alumine veajoon veerus 'Error bars1' olevate väärtuste alusel:




  • analoogselt lisada tulbale 'Series3' ülemine veajoon veerus 'Error bars2' olevate väärtuste järgi;
    tulemus peaks olema järgmine:

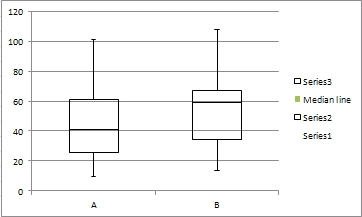

  • kaotada ära nii sisu kui ka piirjooned 'Series1' tulbalt ning sisu 'Series2' ja 'Series3' tulpadelt (lisades vajadusel viimastele piirjooned); tulemus:

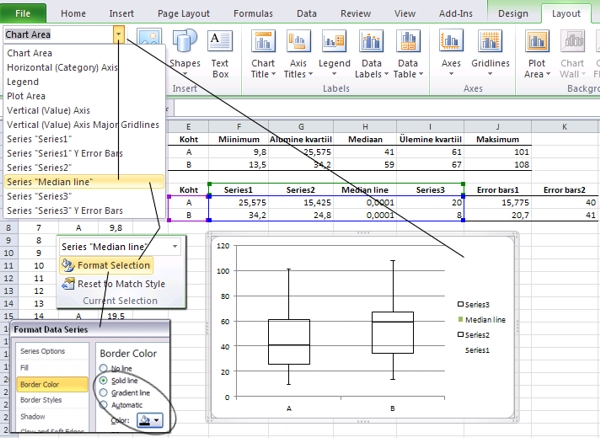

  • soovi korral esitada mediaanile vastav joon paksemana, tuleks vastava andmeseeria tulba piirjooned värvida mustaks (et peaaegu olematul andmeseerial on joonisel võimatu klikkida, tuleks ilmselt kasutada Exceli võimalust valida formaaditavaid diagrammi osi menüüst)




  • viimase etapina tuleks
    • kaotada ära legend ja horisontaalsed ruudujooned,
    • lisada telgedele nimed,
    • vähendada tulpade (karp-vurrud diagrammide) vahelist kaugust (Gap Width), st et vähendada tühja ebainformatiivset ala joonisel,
    • soovi korral ümbritseda telgedega piiratud diagrammiala joonega ning kaotada ära kogu joonist ümbritsev joon (nii on joonis selgem!) ning
    • muuta joonise proportsioone.


Tulemus:

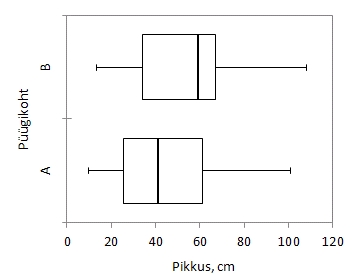

Lisa. Analoogse metoodika alusel on konstrueeritav ka horisontaalselt paiknevate karp-vurrud diagrammidega joonis (siis tuleb lihtsalt joonise aluseks olev tulpdigramm konstrueerida horisontaalselt paiknevate tulpadega):
