Korrelatsioonimaatriksi
esitus mulldiagrammina
Näide

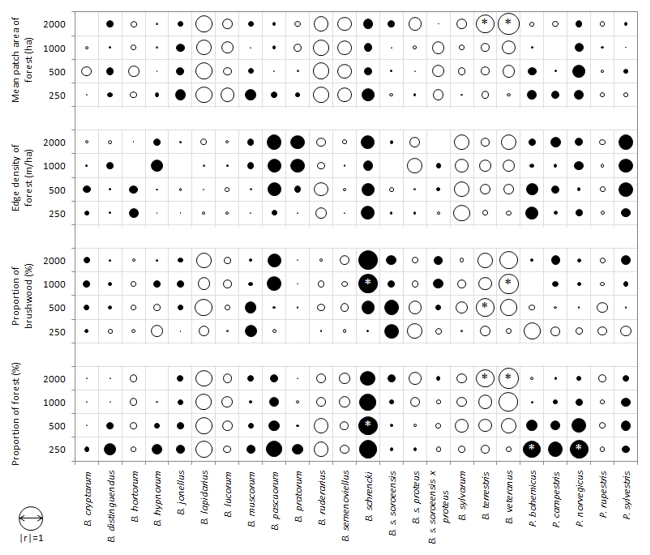

1. Kimaleseliikide arvukuse ja erineval skaalal
mõõdetud maastikunäitajate vahelised
seosed
(Diaz-Forero, I.; Kuusemets, V.; Mänd,
M.; Liivamägi, A.; Kaart, T.; Luig, J. (2011).
Effects of forest habitats on the local abundance
of bumblebee species: a landscape-scale study. Baltic
Forestry, 17(2)).
- Mulli
suurus näitab seose tugevust (korrelatsioonikordaja
suurust) ja värvus seose suunda: valge mull
märgib negatiivset ja must positiivset seost.
- Korrelatsioonikordajate
statistilist olulisust näitavad tärnid
on vastavatele mullidele lisatud fiktiivse andmeseeria
ja Exceli lisamooduli 'XY Chart Labeler'
(http://www.appspro.com/Utilities/ChartLabeler.htm)
abil.
- Sama
lisamoodulit on kasutatud fiktiivsete andmeseeriate
alusel telgedele sobival kujul väärtuste
lisamiseks.
- Valged
read joonisel on saadud tühjade lahtrite lisamise
teel joonise aluseks olevasse tabelisse, antud juhul
on selgema eristamise huvides ruudujooned üle
joonistatud valge ristkülikuga.
- Korrelatsioonikordajale
suurusega üks vastav ring joonise alumises
vasakus nurgas on joonistatud käsitsi,
- muutes
selleks ühe joonisel kujutatud korrelatsioonikordaja
väärtuse võrdseks ühega,
-
joonistades sellega sama suure ringi, kasutdes
Exceli joonistamisvahendeid, ning
-
tõstes joonistatud ringi joonise alumisse
nurka ja taastades muudetud korrelatsioonikordaja
algse väärtuse.
Exceli
fail koos joonise ja selle aluseks olevate abitabelitega
on alla laaditav siit: corr_plot_v1.xlsx
Näide
2.
Eesti

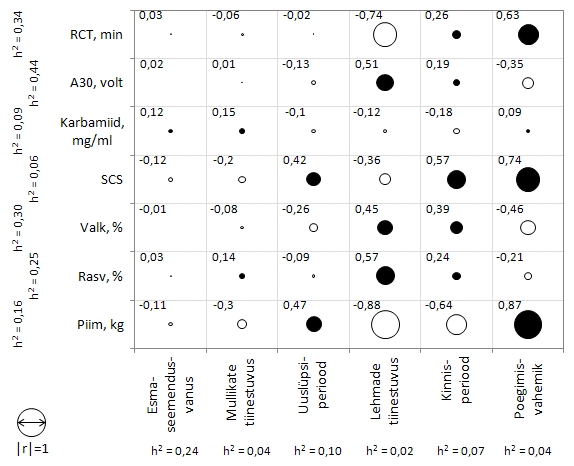

holsteini tõugu veiste toodangu- ja sigimisnäitajate
vahelised geneetilised korrelatsioonid
(Kaart, T.; Vallas, M.; Waldmann, A.;
Kiiman, H.; Pärna, K.; Pärna, E. (2010).
Associations between milk quality traits and coagulation
properties and fertility in Estonian Holstein feifers
and first lactation cows. In: Proceedings of the 9th
World Congress on Genetics Applied to Livestock Production
(WCGALP); Leipzig, Germany; 1-6 August 2010).
Korrelatsioonikordajate
väärtused on joonisele lisatud fiktiivse
andmeseeria ja Exceli lisamooduli 'XY Chart
Labeler' (http://www.appspro.com/Utilities/ChartLabeler.htm)
abil.
Exceli
fail koos joonise ja selle aluseks olevate abitabelitega
on alla laaditav siit: corr_plot_v2.xlsx
|
