Erineva
mõõteskaalaga tunnuste kahe y-teljega
tulpdiagramm
Andmed.
Kahe erineva mõõteskaalaga tunnuse keskmised
ja standardhälbed.

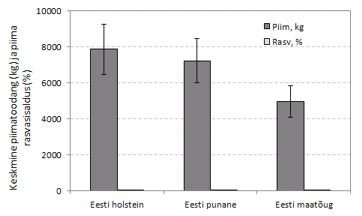

Probleem ja standardne lahendus.
Tänu tunnuste mõõteskaala erinevusele
ei ole keskmisi väärtusi kirjeldav joonis
eriti ülevaatlik:
Standardseks
lahenduseks on lisada joonisele teise tunnuse tarvis
teine y-telg.
Aga sellisel juhul joonistab Excel erinevatele
tunnustele vastavad tulbad üksteise peale.

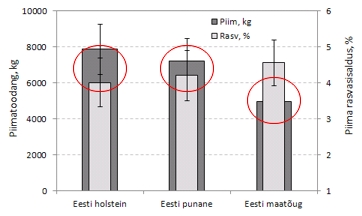

Muutes tulpade laiust on võimalik lasta välja
paista mõlemale tunnusele vastavatel tulpadel,
aga soovides lisada ka veajooni (näiteks ±standardhälve),
tekib jälle probleem -- veajooned kattuvad ja
jäävad teise andmeseeria taha:
Alternatiivne
lahendus.
Üheks alternatiivseks lahenduseks on kasutada
nn katkestatud ja jätkatud telge -- vastava joonise
kirjeldus on toodud eelmises
punktis.

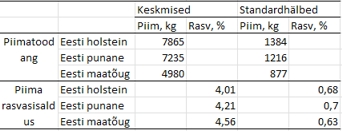

Teiseks
lahenduseks on modifitseerida joonise aluseks olevat
andmetabelit, gruppeerimaks tulpi tunnuste alusel:
Taolises
tabelis võib tühjade lahtrite asemel olla
kirjas ka 0 (null).
Tehes kahe y-teljega joonise modifitseeritud tabeli
alusel, joonistab Excel nii pikkuse kui ka
massi tarvis kuus tulpa ja lisab sinna tellimisel
ka veajooned. Aga et kattuvate tulpade korral on neist
ühele tunnusele vastavate tulpade kõrgus
ja veajoonte ulatus alati null, ei teki joonisel probleeme
graafiliste elementide kattumisega.

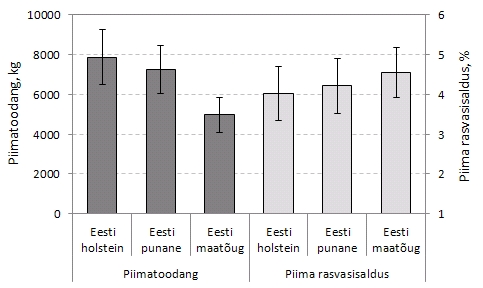

Tulemus:
Alternatiivne
lahendus 2.

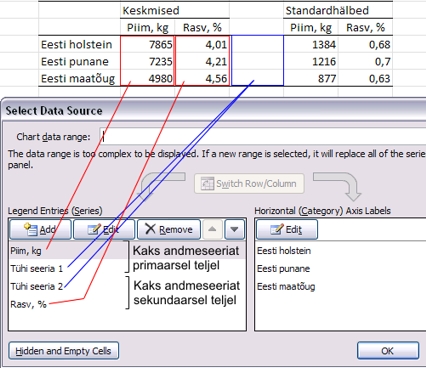

Aga
veel -- soovi korral võib ilma andmetabelit
ümber tegemata lihtsalt fiktiivsete andmeseeriate
joonisele lisamise teel saavutada olukorra, kus eri
tõugudele vastavad piima- ja rasvatoodangute
tulbad paiknevad kõrvuti (nagu algsel joonisel),
aga skaalad vastavad eri telgedele:

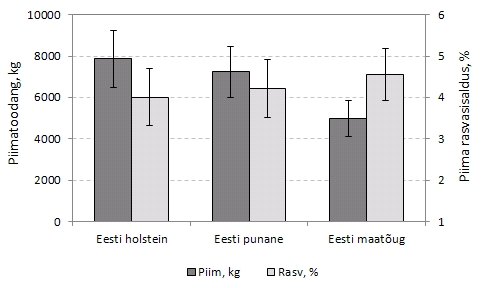

Tulemus:
Exceli faili koos joonise ja selle aluseks olevate
abitabelitega võib alla laadida siit: barplot_2axis.xlsx
(ühilduvuspakett
Excel 2003 tarvis http://www.microsoft.com/downloads/en/details.aspx?familyid=941b3470-3ae9-4aee-8f43-c6bb74cd1466&displaylang=en).
|
