Südametalitlus ja vereringe
Katsed konnal: Ekstrasüstol | Stanniuse ligatuurid | Isoleeritud süda
Kliinilised uuringud: Auskulteerimine | Südametoonid | Pulss | Südamesagedus tabel eriliikide kohta | Arteriaalne vererõhk | EKG
Õpiprogrammid: Vereringe mudel | Interaktiivne südame uurimine
Hingamise südame ja vereringe küsimused 2003
Katsed konnal
Täiendused õppekorralduses
Reaalsed katsed konnadel asendatakse virtuaalsete viisidega: videosalvestuste vaatamise ja analüüsiga, samuti CD arvutiprogrammide kasutamisega.
Esimese praktikumi protokolli vormindamisel vastata järgmistele küsimustele:
- 1) Konna südame ehitus, võrdlus imetajate südamega;
- 2) Stanniuse ligatuurid: millised tulemused katse andis ja millised järeldused on võimalik teha;
- 3) AP südamelihases: AP kestus, kõvera kuju, ioonmehhanismid. Võrdlus skeletilihase AP-ga;
- 4) Südamelihase refraktaarsus: Miks ei ole südamelihas tetaniseeritav? Kuidas vastab südamelihas liiga sagedasele ärritamisel?
- 5) N . vaguse (parasümpaatilise NS) toime südametalitlusele (erutustekke ja -juhtesüsteemile);
- 6) Adrenaliini toime südametalitlusele;
- 7) Atsetüülkoliini toime südametalitlusele.
2. Südame alaosade vaatlus
Konn fikseeritakse selili asendis lauakesele. Rinnaku kohalt
eemaldatakse nahk. Hoides pintsetiga rinnakutipust eemaldada
tugevate kääridega rinnak eesvöötmega. Vabastada süda
kilejast perikardist. Kõhtmiselt on näha vatsake, sellest
väljuv ja hargnev aort. Hargmiku alla jäävad kojad. Klambri
(serfiini) abil südant tipust tõstes on näha
õhukeseseinaline, sinakas ja pulsseeruv venoossiinus. Konna
südame töötsükkel algab siinuselt ja levib üle kodade
vatsakesele. Seega funktsionaalselt kuulub venoossiinus südame
juurde. Määrata südamesagedus!
3. Kardiograafia
Ette valmistada tahmapaberiga kümograaf. Lauakesele
fikseeritud ja paljastatud südamega konn kinnitatakse statiivile
nii, et südametipu saaks serfiini ja niidiga ühendada
kirjutajakangiga. Korraldatakse kardiograafia e. südame
mehaanilise töö graafiline registreerimine. Jälgitakse südame
vatsakese (ja kodade) töö kajastumist kardiogrammil. Tavaliselt
kajastub tsükli alguses ka kodade süstol. Hinnata rütmi,
sagedust, tsükli ja faaside kestust.
4. Ekstrasüstol ja erutuvuse muutus
Eelneva töö täiendusena kinnitatakse elektroodid südame
elektriliseks ärritamiseks. Stimulaator panna käsitsi
ärritamisele, impulsi kestuseks ca 1 ms, tugevust reguleerida
vahemikus 1:1. Stimuleerida erifaasides, jälgides kardiogrammi
ja korrigeerides vajadusel ärritaja tugevust. Õige ühenduse ja
tugevuse korral tekib nn ekstrasüstol, kui väline impulss satub
diastoli teisele poolele. Ekstrasüstolile järgneb pikem, nn
kompensatoorne paus, kuna siinussõlme korraline impulss satub
ekstrasüstolist tingitud refraktaarsele (mitteerutuvuse)
faasile. Normaalselt on müokard refraktaarne süstoli ajal ja
diastoli alguses. Suhteliselt pikk (võrreldes närvi või
skeletilihasega) refraktaarsus tagab südame töö
üksikkontraktsiooni rezhiimil ja väldib skeletilihastele
tüüpilist tetaanilist rezhiimi.
Veenduda, et välisel ärritamisel ja ka ekstrasüstoli korral
säilub südame põhirütm ja sagedus.
5. Temperatuuri toime
Pärast elektroodide eemaldamist määrata südamesagedus.
Paigutada venoossiinusele lund või jääd. Määrata sagedus
pooleminutiliste intervallide järgi paari minuti vältel.
Eemaldada külma allikas, tilgutada siinusele toasooja füs.
lahust kuni algsagedus taastub. Järgnevalt selgitada sageduse
muutus sooja (ca 50o ) lahuse tilgutamisel südamele.
Formuleerida järeldused ja teha üldistused.
6. Erutusjuhte süsteemi uurimine (Stanniuse) ligatuuridega
Südame automaatsust tõestab rütmilise töö jätkumine
väljaspool organismi. Automaatsuse keskus(t)e paiknemist ja
erutuslevi suunda näitab südame eriosade isoleerimine
ligatuuriga ja järgnevad talituse muutused. Esimese ligatuuriga
isoleeritakse venoossiinus kodadest: kodade ja vatsakese töö
ajutiselt seiskub, siinus töötab endise rütmi ja sagedusega.
Järelikult paikneb konnal esmane automaatsuskeskus (siinussõlm,
pacemaker) venoossiinuses. Mõne aja pärast kojad ja
vatsakesed jätkavad rütmilist tööd madalama sagedusega.
Järelikult on südames ka teisene, väiksema automaatsusega
keskus, mis tagab südametalitluse jätkumise ja elu ka pärast
esmase keskuse väljalangemist (blokaadi). Selle asukoha
täpsustab teine ligatuur kodade ja vatsakese piiril. Teisese
(atrioventrikulaarse) keskuse asukohta näitab töötav osa
(tavaliselt vatsake). Teise ligatuuri stimuleeriv toime vallandab
automaatsuse ka esmase seiskumise ajal. Automaatsuse puudumise
tõttu seiskunud südame kontraktiilsust näitab reageerimine
nõelatorkele.
7. Reflektoorne mõjustamine (Goltzi refleks)
Seedimine ja soolestiku talitlus alluvad valdavalt
parasümpaatilisele (vaaguse) mõjule. Südamele on vaaguse toime
pidurdav ja tugeva ärrituse korral südamesagedus väheneb ning
võib ajutiselt seiskuda. Lüües skalpelli või pintsetiga
konnale kõhupiirkonda järgneb ajutise iseloomuga reflektoorne
südame aeglustumine või ka seiskus. Purustatud seljaaju korral
südame talitlus ei muutu.
8. Isoleeritud südame keemiline mõjustamine
Kui süda koos venoossiinusega välja lõigata, siis talitlus
jätkub automaatsuse tõttu. Lisades füs.lahusele toimeaineid
saab jälgida sageduse ja eriseadeldiste korral ka
löögitugevuse muutusi. Lihtsamal juhul võib jälgida siinusel
sageduse dünaamikat lisades keskkonda adrenaliini,
atsetüülkoliini, Ca ja K ioone kloriidilahustena.
Adrenaliin on südant stimuleeriv (sagedus ja tugevus
tõusevad). Organismis on neerupealise säsi hormoon ning
sümpaatiline mediaator.
Atsetüülkoliin pidurdab südame tööd, tavaliselt
lühiajaliselt. On parasümpaatiline (nt vaaguse ja motoorsete
närvide) mediaator.
Kaltsiumiioonid osalevad lihaste
kontraktsioonimehhanismis. Nende eemaldamisel keskkonnast (nt
oksalaadiga) kontraktsioonid nõrgenevad. Mõõdukas liig
tugevdab kontraktsioone. Ülemäärane lisamine seiskab südame
süstolis.
Kaaliumiioonid on rakusiseselt vajalikud MP säilimiseks.
Kaaliumiliig rakuväliselt ei võimalda ioonipumbal säilitada
K/Na gradienti, südametalitlus aeglust ja süda seiskub
diastolis

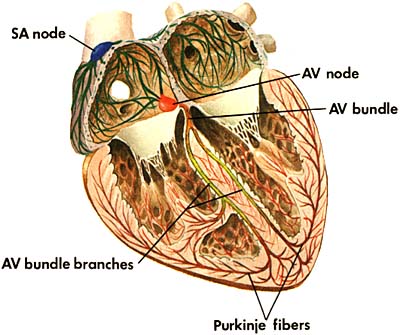

Südame erutusjuhtesüsteem
Erutusjuhtesüsteemi alaosade talitlust saab demonstreerida akuutses katses konnal.Vt ka Stanniuse ligatuurid. Inimese ja kõrgemate loomade erutusjuhte süsteemi paigutust iseloomustab kõrvalolev skeem. Erinevalt konnast paikneb sinoatriaalsõlm (SA node) parema koja seinas, His'i juhtkimp (AV bundle) hargneb aga vasakuks ja paremaks haruks. Esmane automaatsuse kandja (pacemaker) on SA sõlm. Teisene (AV sõlm) käivitub (aeglasema sagedusega) ainult ühenduse katkemisel SA sõlmega (AV blokk).
Vereringe kliiniline uurimine
Kliiniliselt uuritakse südame talitlust ja vereringet väliselt,
vältides vigastusi ja valu. Levinud on südame tööga
kaasnevate helide (toonide, kahinate) kuulatlemine
e. auskulteerimine rinnaseinal, südame tiputõuke palpeerimine,
pulsi palpeerimine sobival arteril, arteriaalse
vererõhu kaudne mõõtmine, südame tööga
kaasneva elektrivälja muutuste registreerimine (elektrokardiograafia).
Meditsiinis kasutatakse vajaduse korral ka südame ja suurte soonte
vaatlemist seestpoolt (angiograafia). Südame dünaamilist tööd ning sellega kaasnevaid muutusi vererõhus, EKG-l ja fonogrammil leiab veebist. Lisa.
Teise praktikumi käigus selgitada järgnevad küsimused:
Südametoonid
- Toonide tekkepõhjused (ühtlane vaba verevool helisid ei tekita, toone põhjustab vere turbulentne voolamine ja klappide vibratsioon)
- Süstoolne ja diastoolne toon, millest tingitud

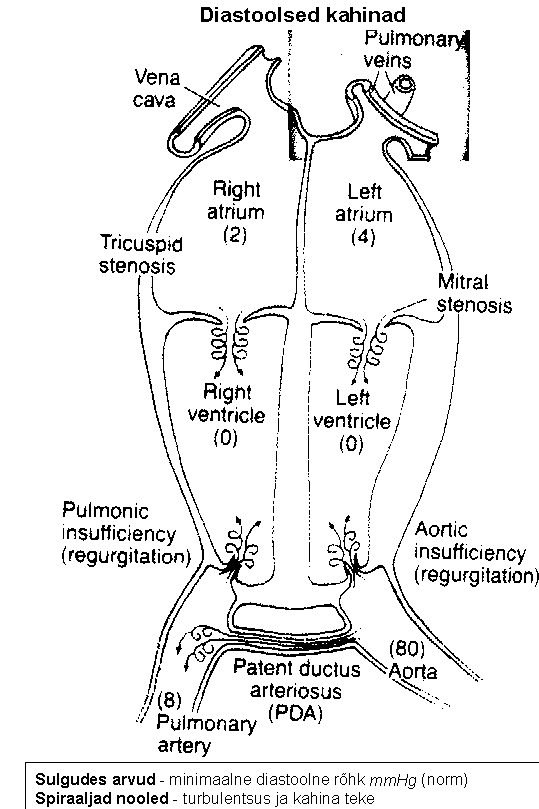

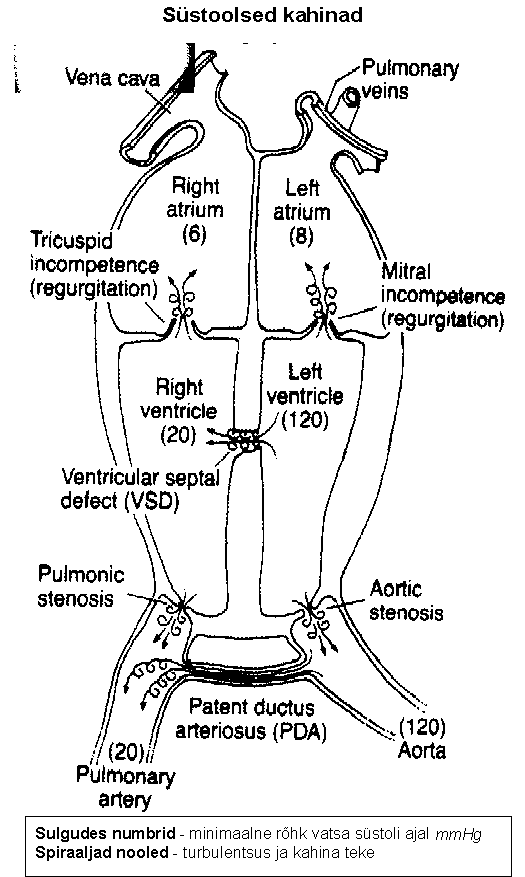

- Südamekahinad ja nende tekkepõhjused (vt skeemi ja tutvu hälvete põhjustega koertel)
- Helisalvestused: südame normaalsed ja patoloogilised toonid
- Vastastikune toonide auskulteerimine inimesel
Pulss
- Mis on pulss? Millest tingitud?
- Kuidas pulssi palpeerida? (inimesel, loomadel)
- Pulsi informatiivsus: südamesagedus, rütmi muutused, löögimahu muutuste ja veresoonte seisundi hindamine
- Südamesagedus erinevatel loomadel (vt tabel)
- Pulsi vastastikune palpeerimine ja tulemuste võrdlemine
Vererõhk
- Vererõhu mõiste ja gradiendi tähendus
- Süstoolne, diastoolne ja pulsirõhk. Nende tingitus
- Vererõhu tulenevus minutimahust ja perifeersest takistusest
- Vererõhu määramisviisid (otsene, kaudne)
- Arteriaalse vererõhuaparaadi töö põhimõte
- Praktiline arteriaalse rõhu määramine (Korotkovi toonide põhjal, elektrooniliselt) ja andmete võrdlus
- Vererõhu muutused ja autoregulatsioon koormuse korral
1. Südame auskulteerimine
Kuulatakse normaalseid südametoone ja nende muutusi erineva patoloogia
korral nt üksiktooni nõrgenemine või tugevnemine, tooni
kahestumine, kahinate esinemine, muutused ahenemise (stenoosi) ja klapi
puudulikkuse (insufitsientsuse) korral jms.
1.2. Südametoonide auskulteerimine
inimesel
Kuulatakse stetofonendoskoobiga vastastikku südametoone rinnaseinal
südameklappide kohal. Leida optimaalsed punktid vähemalt kahel
inimesel.
1.3. Südametoonide auskulteerimine hobusel, veisel ja väikeloomadel
Leida vasakult südame bikuspidaalse (mitraalse) klapi maksimaalse
kuuldavuspunkt ja määrata sagedus vähemalt kahel loomal.
Looma vasak esijalg on soovitav viia etteastesse. Hobune tuleb eelnevalt
valjastada ning uurimise ajal peab abiline hoidma pead. Lehma tuleb fikseerida
olenevalt tema käitumisest.
2. Pulsi palpeerimine
Pulssi palpeeritakse arterilt, mida saab suruda kõvale (luulisele)
pinnale. Pulsi uurimine teavitab südamesagedust ja veresoonte seisundit.
Tavaliselt palpeeritakse pulssi inimesel randmelt, suurloomadel alalõualuu
siseservalt soonte sälgus, mälumislihase eesmisel piiril. Lehmal
on sageli lihtsam leida pulss saba proksimaalse osa alumiselt pinnalt lülide
vahelt. Leida pulss ja määrata selle järgi südamesagedus
vähemalt kahel loomal.
Südamesagedus (puhke)
LOOMALIIK |
KESKMINE |
PIIRID |
Inimene |
70 |
58-104 |
Hobune |
40 |
23-70 |
Lehm |
68 |
60-75 |
Vasikas |
110 |
90-130 |
Siga |
80 |
55-90 |
Põrsas |
140 |
120-170 |
Lammas |
75 |
60-120 |
Kass |
120 |
110-140 |
Koer (10-25 kg) |
100 |
90-130 |
Kana |
250 |
200-300 |
Elevant |
35 |
22-53 |
Merisiga |
280 |
260-400 |
Hiir |
534 |
324-858 |
Küülik |
205 |
123-304 |
3. Südamesageduse elektrooniline registreerimine
Inimesele on konstrueeritud erinevaid seadeldisi olenevalt kasutustingimustest.
Lihtsamal juhul on loendaja koos käekellaga ja registreerib telemeetriliselt
rinnaseinalt südame AP -ga kaasnevaid impulsse. Määrata
sagedus istudes füüsilise lõdvestuse seisundis, maksimaalse
5 minutilise töö (kükkimise, kätekõverduse vm)
ajal ja leida südamesageduse taastumisaeg. Mõõdukas
sageduse tõus ja kiire taastumine peegeldab füüsilist
treenitust. Soovitav on võrrelda treenitud ja mittetreenitud isiku
mõõtmistulemusi.
4. Arteriaalse vererõhu mõõtmine
(Riva-Rocci ja Korotkovi j)
Arteriaalne vererõhk on meditsiinis väga oluline integraalne
näitaja, iseloomustades eeskätt südame ja veresoonte seisundit.
Vererõhk määratakse kaudselt, s.o. arteri komprimeerimisrõhu
järgi. Õlavarre arter surutakse manzheti rõhuga kokku
verevoolu lakkamiseni. Verevoolu manzhetist perifeerselt saab manzhetirõhu
langemisel kindlaks teha pulsi palpeerimise (Riva-Rocci) või eriliste,
nn. Korotkovi toonide tekke (seotud süstoolse e. maksimaalse rõhuga)
ja kadumisega (seotud minimaalse e. diastoolse rõhuga). Levinum
ja täpsem on viimatimärgitud, s.o. Korotkovi meetod.
5. Arteriaalse vererõhu elektrooniline registreerimine
Manzett asetatakse perifeersele organile (õlavars, ranne, saba).
Mõõtur võib olla manzhetiga ühendatud kummivoolikuga
või siis on konstrueeritud kompaktsena. Õhupumpamine on automaatne
ja verevoolu andmete töötlemistulemused (süstoolne ja diastoolne
rõhk, südamesagedus) kuvatakse ekraanile. Mõõtmise
käigus võib ekraanil jälgida südame rütmi. Rütmi
võib teavitada ka akustiliselt.
Määrata vereõhk puhkeseisundis, pärast füüsilist
tööd ning 10 minutit pärast tööd.
6. Elektrokardiograafia ja EKG
Kolmanda praktikumi küsimused
- Mis on elektrokardiograafia? Elektrokardiogramm (EKG)?
Kasutamine? Näited.

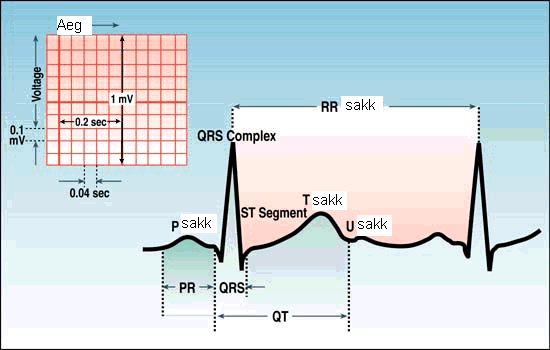

- EKG struktuur (sakid, intervallid, nende tähendus)
- Elektroodide juhteviisid (lülitused). Bipolaarsed ja unipolaarsed viisid.
- EKG aparaadi ehitus, tööprintsiibid, kinnitusviisid uuritavale, lülitusviisid)
- EKG saamine inimesel.
- EKG analüüs voltaazhi ja ajaintervallide osas. Südamesageduse, süstoolse indeksi, elektrilise telje tuletamine EKG alusel
Südame elektrivälja muutusi demonstreeriti juba 19. saj. keskel.
Närvlihaspreparaadi
närv asetati paljastatud töötavale südamele ja elekrivälja
(dipooli) muutuse amplituud osutus küllaldaseks lihase tõmblusteks
südame rütmis. Elektrokardiograafia võimaldab
registreerida südame elektrivälja dünaamikat kokkuleppelistelt
kehapinna punktidelt. Saadakse südame erutuslevi iseärasusi peegeldav
kõver - elektrokardiogramm (EKG). Metoodika töötati välja
20. sajandi alguseks Einthoveni poolt. EKG ei iseloomusta südame mehaanilist
tööd (nt klappide talitlust, löögitugevust jm).
Praktikumi ülesandeks on a) tutvustada EKG saamisvõimalusi
loomadel, b) registreerida EKG individuaalselt inimesel, c) analüüsida
saadud EKG, d) määrata südamesagedus, e) määrata
süstoolne indeks.
a) Südame elektrivälja muutused loomadel
Põhiliste juhteviiside seost südametalitlusega saab demonstreerida
isoleeritud konna südamega, mis asetatakse soolalahusega niisutatud
filterpaberile. Elektroodid paigutatakse võrdkülgse kolmnurgana,
nii et süda jääb keskele, esijäsemetele mõeldud
elektroodid südame baasi (kodade) suunas, tagajäseme (vasaku
jala) elektrood südametipu suunas. Selline elektroodide paigutus modelleerib
inimese standardseid juhteviise (vt järgnevat).
Kinnitades ühe aktiivse elektroodi nõelaga südametippu
saab tüüpilise müokardi platoo kujulise AP.
Väikeloomadel (koeral, kassil, küülikul) kinnitatakse
elektroodid näpitsate või nõeltega kehale. Plaatelektroodide
kasutamine eeldab paikset karvade eemaldamist.
Suurloomadel tuleb elektroodid kinnitada kehale või inimesele
analoogiliselt jäsemetele. Täieliku ja võrreldava EKG
paketi saamiseks mingis tasapinnas peaks süda paiknema kolmest elektroodist
moodustuvas võrdkülgses kolmnurgas. EKG sakkide suund ja amplituud
olevad elektroodide paigutusest kehapinnal, kuid sakkide järjestus
ja faaside ajalised parameetrid on ühenduspaigast sõltumatud.
b) Elektrokardiograafia inimesel
Viiakse läbi vastavalt praktikumijuhendile ja õppejõu
näpunäidetele. Iga üliõpilane mõõdab
kolme (I, II, III) põhijuhteviisiga vähemalt kolm tsüklit
järjestikku.
c) EKG elementaarne analüüs
Hinnatakse rütmi tsükli kestuste alusel. Kümne tsükli
erinevus üle 10% viitab arütmiale.
Valitakse väljendunud sakkidega juhteviis (tavaliselt II), tähistatakse
ja mõõdetakse sakkide amplituud (mV -des), allasuunatud
märgista miinusega. Kirjelda sakkide füsioloogilist päritolu.
Kahe juhteviisi R sakkide põhjal saab määrata südame
elektrilise telje (vastab üldjoontes anatoomilisele) nurga frontaal
tasapinna suhtes.
Mõõda intervallid PQ, QT, TQ ja RR (ms -des).
Kirjelda nende füsioloogilist tähendust.
d) Südamesagedus EKG põhjal
Lindi kiiruse 25 mm/s juures vastab 1 mm 0,04 sekundile (50 mm/s puhul
0,02 s). Leia tsüklite arv minuti kohta.
e) Süstoone indeks
Iseloomustab vatsakeste süstoli kestust võrreldes tsükli
kestusega. Suurenemine (nt 50 % või rohkem) näitab diastoli
lühenemist ja viitab müokardi toitumise halvenemisele. Süst.
ind. = QT/ RR x 100.
Veebis i.k. materjalid: Põhinäitajate dünaamika tsükli lõikes | EKG kohta.
Südame ja vereringe küsimused.
Õpiprogrammid
Füsioloogia õpetamisel kasutatakse loomkatsete asemel järjest
rohkem virtuaalseid (mõttelisi) mudeleid, õppefilme ja videosalvestusi.
Põhjused on eetilised ja didaktilised (õppemetoodilised).
Interaktiivsed arvutiprogrammid võimaldavad selgitada eluprotsesside
seaduspärasusi, funktsionaalseid seoseid, mõjustamisviise jpm.
Valdavalt on programmides selgitused ingliskeelsed. Eeldatakse kindlaid
eelteadmisi.
Südame mõjustamine (SimHeart)
Interaktiivne õpiprogramm roti südame isoleerimiseks Langerdorffi
seadeldisele, toimeainete valikuks, lahjendamiseks, südame töö
graafiliseks registreerimiseks, katsetulemuste töötlemiseks ja
salvestamiseks. Kasutatavad toimeained:
-
Adrenaliin (epinephrin) stimuleerib, positiivse ino- ja kronotroopse
toimega, sümpaatiline toime (toimib müokardil beta, soontel alfa
retseptoritele).Võib elustada äsjaseiskunud südame talitluse.Vasokonstriktoorne
(sooniahendav) , v.a. koronaarsed ja tööötava skeletilihase
sooned. Vererõhk algul tõuseb (kardiaalne efekt), järgnevalt
võib langeda kompensatoorse vagotoonia tõttu.
-
Atsetüülkoliin pidurdab, negatiivne krono- ja inotroopne
toime, parasümpaatiline mediaator, funktsionaalne adrenaliini antagonist.
-
Atropiin blokeerib m-koliinergilised retseptorid ja sellest tulenevalt
parasümpaatilise (vaaguse) toime: vaaguse mõjul aeglustunud
südamesagedus tõuseb, seedetrakti sekretoorne ja motoorne aktiivsus
väheneb.
-
Propranolool (anapriliin) beta adrenoblokaator, blokeerib katehhoolamiinide
ino- ja kronotroopse mõju; vähendab vererõhku ja müokardi
hapnikutarvet; näidustatud ravimina südame isheemiatõve,
stenokardia, arütmia, hüpertoonia korral
-
Phentolamiin (dibasiin) alfa adrenoblokaator; veresoontele antispastiline
toime, verevarustus paraneb, vererõhk langeb
-
Verapamiil on Ca antagonist (varem peeti adrenolüütikuks);
laiendab koronaarsooni ja vähendab müokardi hapnikutarvet; näidustatud
müokardi isheemia ja hüpoksia korral;
-
Strofantiin (quebaine) südame glükosiid; stimuleerib süstolit
ilma sageduse suurenemiseta; toime i.v. lühiajaline ilma kumulatsioonita
(vrdl. digitaalise preparaadid)
