Ultra FOM 300

UltraFom 300 (joonis) on ultraheli kasutamisel põhinev seade, mis on juhtmete abil ühen­datud spetsiaalse tarkvaraga varustatud arvuti/terminaliga, kus varem väljatöötatud tailiha­sisalduse määramise valemi abil arvutatakse tailihasisaldus searümbas.

UltraFom 300 koos märgistusseadmega (1 – mõõteandur, 2 lülitiga käepide, 3 – vedelkristallekraan, 4 – klaviatuur, 5 – ühendusjuhtmed, 6 – riputusaas, 7 – märgistusseade, 8 – juhtplaat, 9 – värvidüüsid) (L. Lepasalu)

Joonis. UltraFom 300 koos märgistusseadmega (1 – mõõteandur, 2 lülitiga käepide, 3 – vedelkristallekraan, 4 – klaviatuur, 5 – ühendusjuhtmed, 6 – riputusaas, 7 – märgistusseade, 8 – juhtplaat, 9 – värvidüüsid) (L. Lepasalu)

Seade paigaldatakse tapaliini lõppu kaalu lähistele korpuse küljes oleva riputusaasa (nr 6. joonisel) abil vastukaalu konksu külge. UF300-l on veekindel roostevabast metallist korpus, mille vasakul küljel asub vedelkristallekraan (nr 3.) ning klaviatuur tapanumbri sisestamiseks ja seadme menüü kasutamiseks (nr 4.). Lisaks on seadmel lülitiga (nr 2.) varustatud käepide, läbipaistvast plastikust valmistatud juhtplaat (nr 8.) korrektse mõõtekoha määramiseks rümba poolitusjoonest ning plastikkorpusega märgistusseade (nr 7.), millel on UF300 mõõteanduriga (nr 1.) samal joonel kaks düüsi (nr 9.) mõõtmise sooritamise hetkel värvi pritsimiseks rümba nahapinnale.

UF300 on varustatud 64 ultrahelisensoriga, mis töötavad sagedusega 3,5 MHz. Seadme mõõte­ulatus on peki paksuse mõõtmise korral 5-50mm ja tailihasisalduse mõõtmise korral 30-100mm.

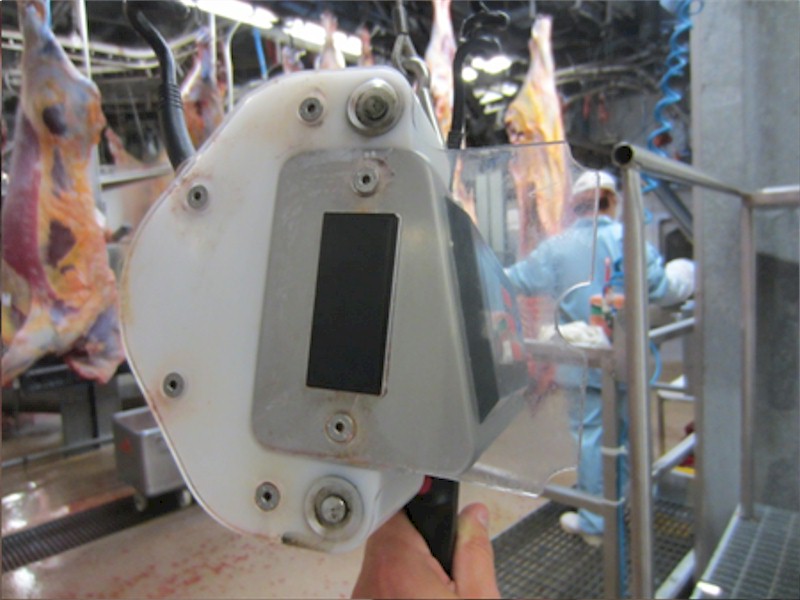

UF300 on varustatud 64 ultrahelisensoriga (L. Lepasalu)

Joonis. UF300 on varustatud 64 ultrahelisensoriga (L. Lepasalu)
